Maker Faire 2013 出展作品

【作品１】　１インチ角CsIシンチレータ＋MPPCを使用した携帯型ガンマ線スペクトロメータ

　　GM管ではカウント数のみですが、本機はガンマ線のエネルギーを検出していますので、およその核種の同定が可能になります。
　　福島由来のセシウムだけではなく、身近にあるカリウム40やトリウム等も分析可能です。３MeV以上の計数率を出すことで宇宙線（ミューオン）の検出も可能です。
　　GPSを搭載しております。高感度ですのでホットスポットの探索も可能です。
　　

１．　　小型、軽量、バッテリー動作可能。USBで充電、給電。

２．　　放射線源核種同定，放射線教育，微弱放射線源探査等の用途に

３．　　1.8インチ グラフィック液晶でスペクトルをリアルタイム表示。対数,線形表示

４．　　MPPC (Multi-Pixel Photon Counter) + １インチ角 CsI(Tl)シンチレータ使用。
　　　　　振動の影響無し、ノイズに強い

５．　　スペクトル,cps値,温度時刻を内蔵メモリにCSV形式で保存可能。
　　　　　読み出しはファイル形式でコピー。

６．　　PCとUSBで接続、「ベクモニプラス」対応。スペクトルをリアルタイム表示、保存可能。

７．　　温度補償機能。センサー部に温度センサー搭載。

８．　　エネルギー分解能　8.0%　Cs137　3ccモデルは7.1%

９．　　エネルギー範囲　50kev　〜　3000kev　

１０．　線量率表示　エネルギー補償

１１．　動作時間 　9時間　標準

１２．　GPSオプション有　　

１３．　使用温度範囲　5 〜 40℃　結露無し

１４．　寸法　130 x 40 x 25 （センサー部除く）　　重量 220g (センサー部含)

【作品２】　RGB　LEDを使用したライトセーバー？（製作中）

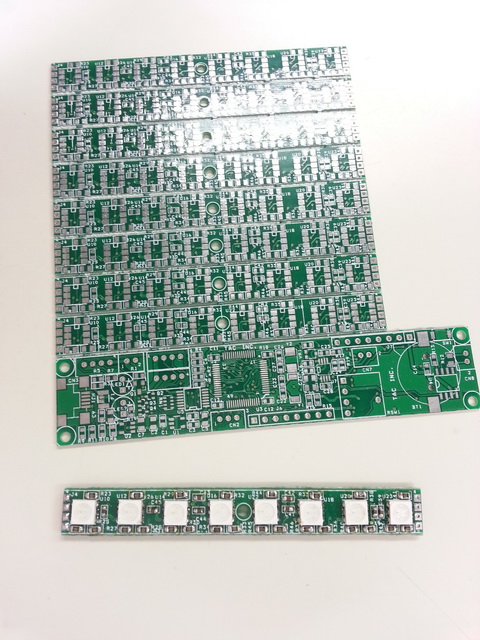

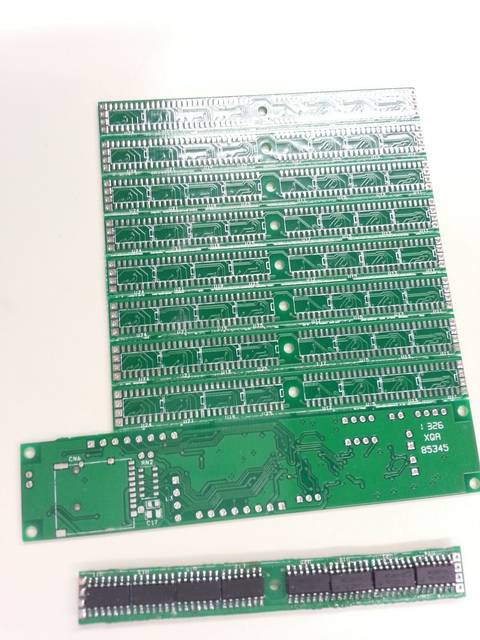

　　フルカラーLEDを10mm間隔で配置した基板を作りました。各LED単位で色、明るさを変化させることが可能です。この基板を連結し、
　　マイコンでコントロールすることにより、スターウォーズのライトセーバーのような演出を目指しています。フルカラーですので、好きな色のライトセーバーにできます。
　　ダークサイド、ライトサイド等。滑らかな色の伸び縮みが可能です。加速度センサージャイロセンサーを搭載しております。
　　振り回すことにより音を変化させることができます。残像を利用した画像やメッセージの表示も可能です。
　　

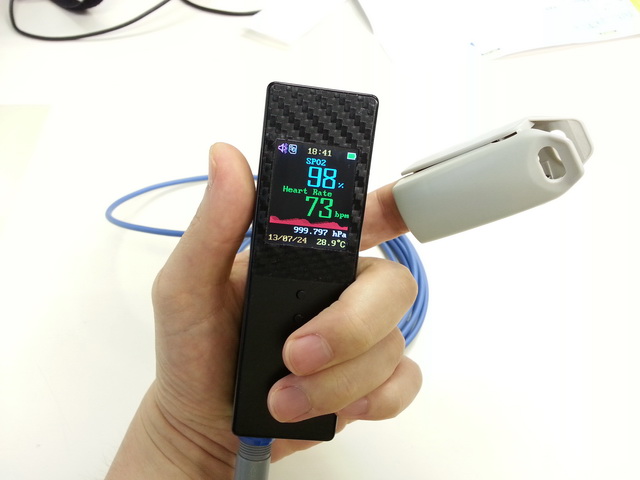

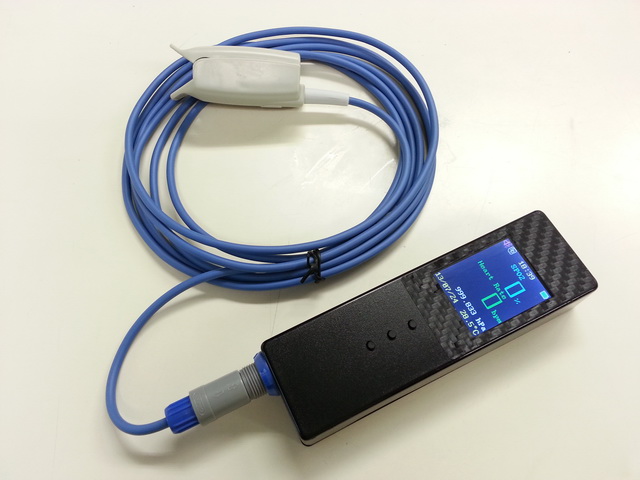

【作品３】　SPO2（血中酸素飽和度）データロガー気圧計付き

　　SPO2（血中酸素飽和度）値、心拍、気圧、温度、を表示、記録できる装置を作りました。指先にセンサーを取り付けるだけです。
　　信号の波形も表示しますので検出の状態を視覚的に確認が可能です。
　　睡眠時の無呼吸症候群や高山病の簡易検査等に使えるかもしれません。
　　記録したデータはUSBでコピーするだけです。CSVファイルとして記録されます。

　

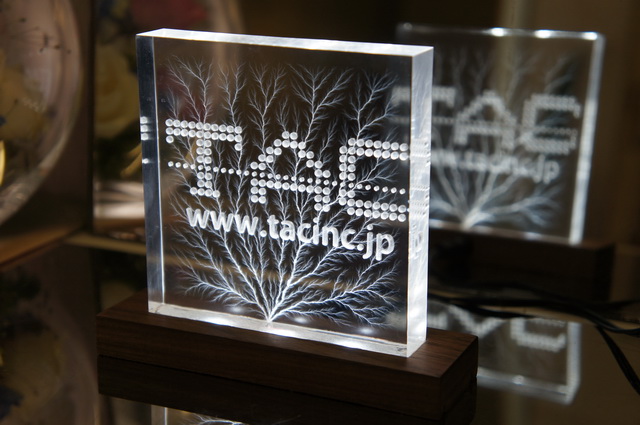

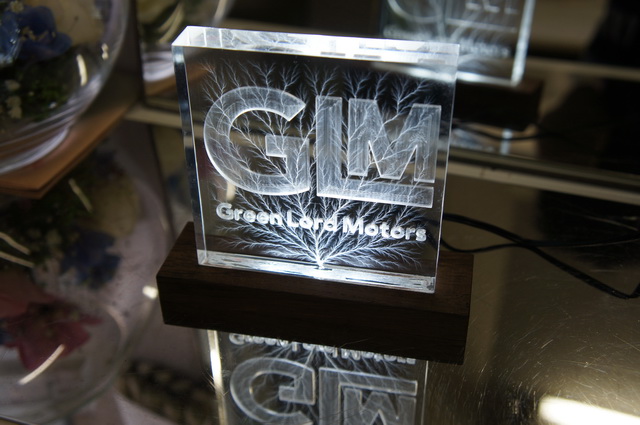

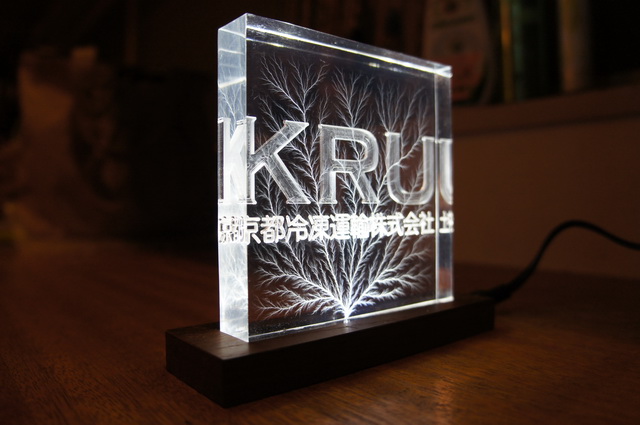

【作品４】　リヒテンベルグ図形　オブジェ

　　アクリルに電子線照射しアース線の付いた釘を打つと稲妻のような模様ができます。このアクリル板にCNCで文字等を彫り、LEDで光らせると
　　アート作品になるのではという作品です。台はウォールナットの木をCNCで切り出しています。
　　RGBLEDでも試してみる予定です。

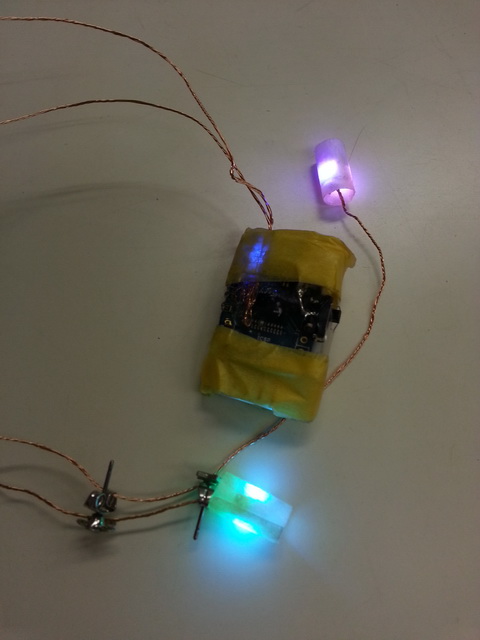

【作品５】　RGB　LEDピアス＋ブレスレット

　　RGB　LEDに和紙のカバーを付け、マイコンで制御しています。写真は昨年のモデルですが、今回はこれをさらに小型化し完成度上げます。
　　ブレスレットも同様のLEDで各色単位の発光をコントロールします。

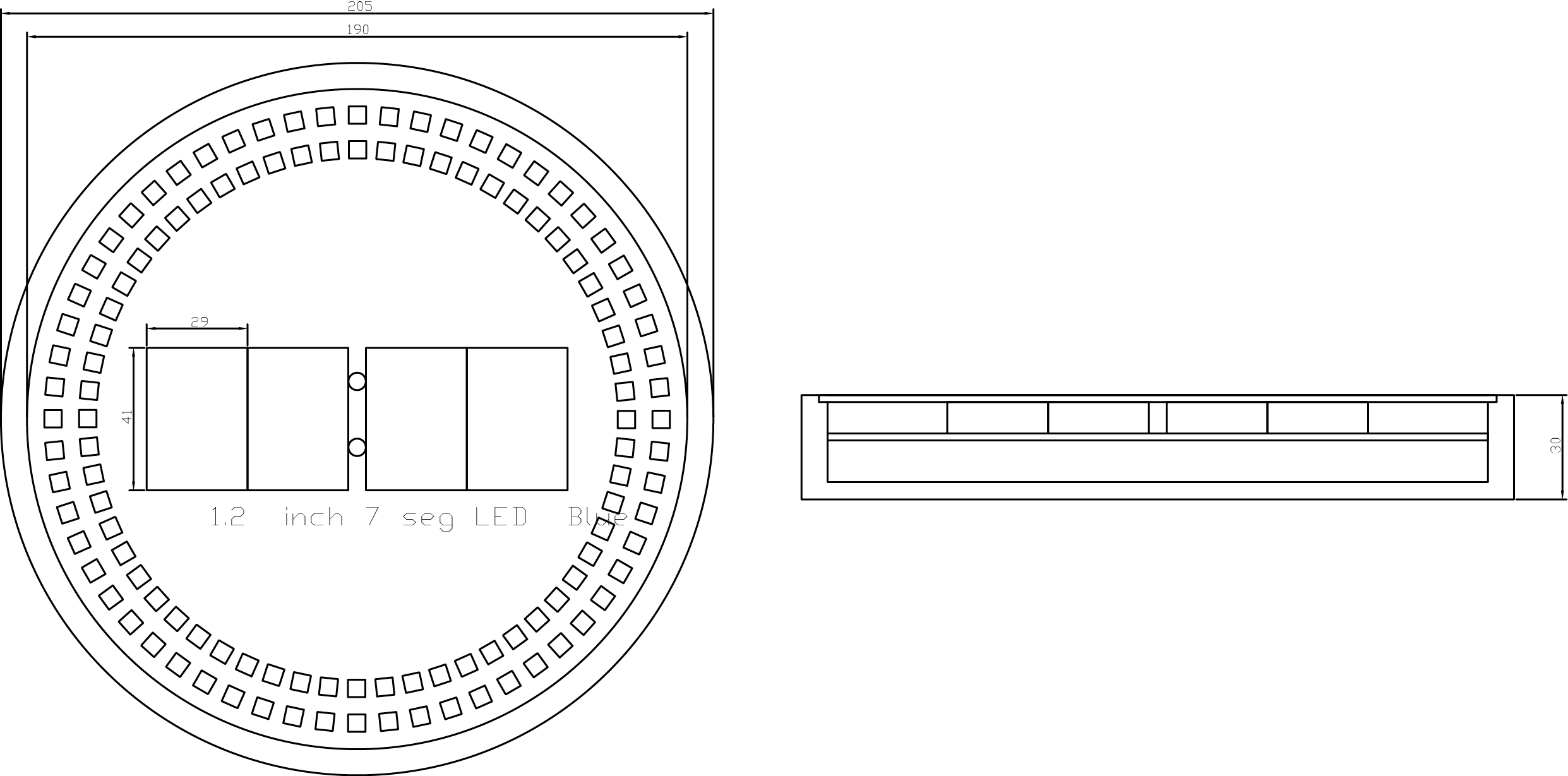

【作品６】　RGB　LED　リング　時計　（製作中）

　　RGB　LED　がリング状に１２０個付いた時計です。リング状のRGBLEDは秒針でもありますが、様々なパターンで発光します。
　　STM32マイコンで各色単位の発光をコントロールします。
